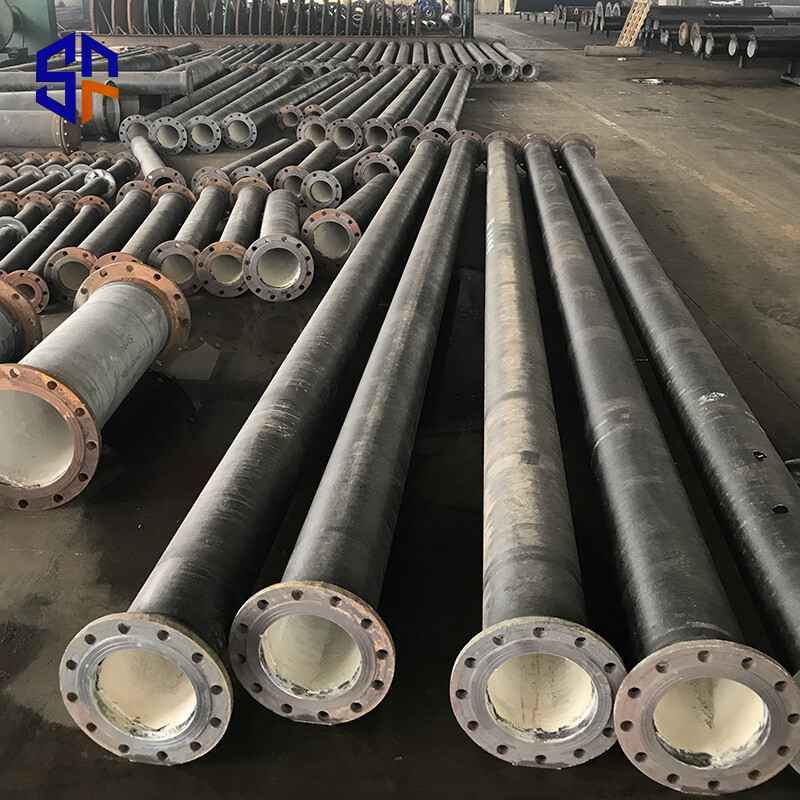

Фланец K-типа для труб из ковкого лимона

Name: Фланец K-типа для труб из ковкого лимона
SKU: 0

Фланцевая труба из ковкого чугуна - это труба, изготовленная из ковкого чугуна в качестве основного материала и имеющая встроенный литой фланец на конце трубы. Это важная форма соединения в семействе труб из ковкого чугуна.

Телефон: +86 13771132997

WhatsApp :+86 13771132997

Электронная почта: quennie@snrcasting.com

Свяжитесь с нами

Описание товара

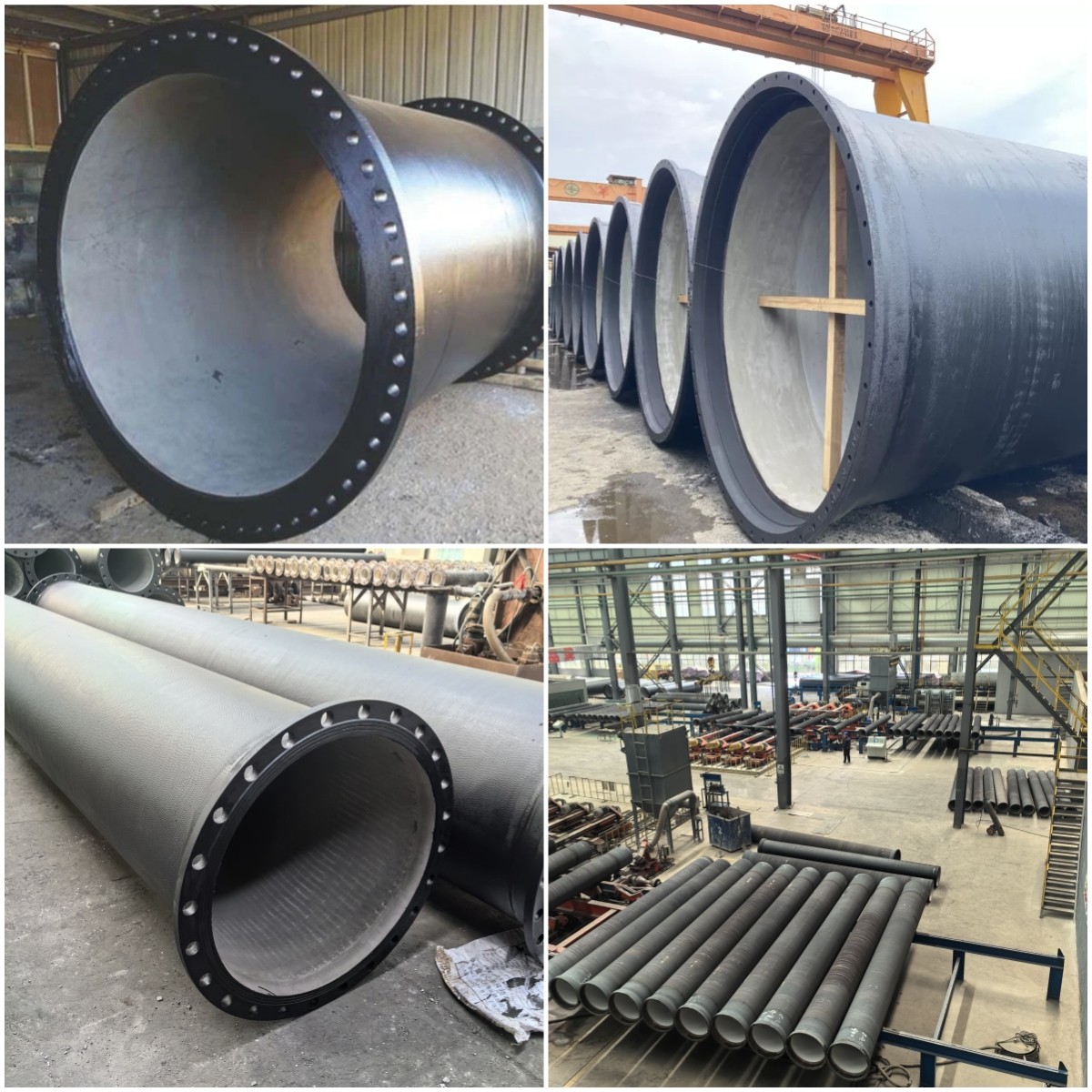

Отображение продукта

Фланцевая труба из высокопрочного чугуна — это труба, изготовленная из высокопрочного чугуна в качестве основного материала, с цельнолитым фланцем на конце трубы. Это важная форма соединения в семействе труб из высокопрочного чугуна.

Материал: Высокопрочный чугун

Добавление сфероидизирующего агента (например, магния или церия) в расплавленный чугун преобразует графит в чугуне из пластинчатого в сферический.

Ключевые преимущества: Такая структура придает материалу высокую прочность (высокую прочность на растяжение), хорошую пластичность (хорошее удлинение), отличную ударную вязкость и коррозионную стойкость, близкую к стали, сохраняя при этом хорошие литейные свойства и демпфирующую способность чугуна. Его комплексные механические свойства значительно превосходят свойства обычного серого чугуна.

Способ соединения: Фланцевое соединение

Фланцы предварительно отливаются (или привариваются, но чаще всего используется цельнолитая конструкция) на обоих концах трубы.

При монтаже фланцы на концах трубы совмещаются, между ними размещается уплотнительная прокладка (например, резиновая), после чего фланцы стягиваются болтами и гайками.

Ключевые преимущества:

Легкость монтажа и демонтажа: Удобство для поэтапной установки, обслуживания и замены трубопроводов.

Прочное и надежное соединение: Болтовое соединение обеспечивает высокую жесткость.

Хорошая герметичность: Правильно подобранная прокладка обеспечивает отличную герметизацию, подходит для работы под высоким давлением.

Удобство подключения к клапанам и оборудованию: Фланец является стандартным интерфейсом для клапанов, насосов, резервуаров и другого оборудования, что делает подключение к трубопроводной системе очень удобным.

Внутреннее и внешнее защитное покрытие:

Внутреннее покрытие: Обычно используется цементно-песчаная футеровка. Обеспечивает отличную антикоррозионную защиту (предотвращает коррозию стенок трубы водой), сохраняет качество воды (соответствует стандартам питьевой воды), снижает потери напора (гладкая внутренняя поверхность) и предотвращает образование накипи.

Внешняя антикоррозионная защита: Наиболее распространено покрытие на основе цинкового грунта + битумного покрытия. В особо агрессивных средах (например, морская вода, сильнокислые или щелочные почвы) используются более продвинутые покрытия, такие как полиуретан, эпоксидная смола, PE-оболочка и другие, обеспечивающие надежную внешнюю защиту от коррозии.

Тип	Двухфланцевая труба
Стандарт	ISO2531, EN545, EN598 и др.
DN	DN40мм~DN2600мм
Материал	Высокопрочный чугун GGG50
Давление	PN10, PN16, PN25
Толщина стенки	K9, K8, C25, C30, C40
Длина	6м, обрезается до 5.7м
Применение	Системы водоснабжения, водоотведения, орошения, водопроводные системы.
Внутреннее покрытие	a). Портландцементно-песчаная футеровка
	b). Сульфатостойкая цементно-песчаная футеровка
	c). Высокоглиноземистая цементно-песчаная футеровка
	d). Эпоксидное покрытие методом напыления
	e). Жидкое эпоксидное покрытие
	f). Битумное покрытие
Внешнее покрытие	a). Цинковое покрытие + битумное покрытие (70 микрон)
	b). Эпоксидное покрытие методом напыления
	c). Цинково-алюминиевый сплав + жидкое эпоксидное покрытие
Упаковка	В связках, навалом
Примечание	Покрытие также может быть выполнено в соответствии с требованиями заказчика.

Механические свойства

Номинальный размер DN	Минимальная прочность на растяжение, Rm МПа	Минимальный предел текучести при 0.2%, Rp0.2 МПа	Минимальное относительное удлинение после разрыва, A%	Твердость HB
80-1000	≥420	≥300	≥10	≤230
1100-2600			≥7
Примечание:1. По согласованию между производителем и покупателем может быть измерен предел текучести при 0.2% (Rp0.2). Он должен быть не менее:· 270 МПа при A≥12% для DN 40 до DN 1000 или A≥10% для DN ＞1000;· 300 МПа в остальных случаях.2. Для DN 40 до DN 1000 минимальное относительное удлинение после разрыва должно составлять 7% для классов толщины выше K12.

Рабочее испытательное давление

Номинальный размер DN	Гидростатическое рабочее испытательное давление, бар
80-300	50
350-600	40
700-1000	32
1200-2000	25
2200-2600	18

Толщина цементного покрытия

DN	Номинальное значение	Допуск 1)	Максимальная ширина трещины и радиальное смещение
80-300	4	-1.5	0.4
350-600	5	-2	0.5
700-1200	6	-2.5	0.6
1400-2000	9	-3	0.8
1）Указан только отрицательный допуск.Примечание: Торец трубы может иметь фаску длиной не более 50 мм.

Размеры

Размеры в миллиметрах
DN	Толщина стенки из чугуна
DN	K9	K12	K14
80	6	7	8.1
100	6	7.2	8.4
125	6	7.5	8.8
150	6	7.8	9.1
200	6.3	8.4	9.8
250	6.8	9	10.5
300	7.2	9.6	11.2
350	7.7	10.2	11.9
400	8.1	10.8	12.6
450	8.6	11.4	13.3
500	9	12	14
600	9.9	13.2	15.4
700	10.8	14.4	16.8
800	11.7	15.6	18.2
900	12.6	16.8	19.6
1000	13.5	18	21
1100	14.4	19.2	22.4
1200	15.3	20.4	23.8
1400	17.1	22.8	26.6
1500	18	24	28.0
1600	18.9	25.2	29.4
1800	20.7	27.6	32.2
2000	22.5	30	35
2100		31.2	36.4
2200	24.3	32.4	37.8
2400	26.1	34.8	40.6
2600	27.9	37.2	43.4

Заводской дисплей

Посещение клиентов

Кейсы проектов

Проект в Мавритании

В процессе городского строительства в Мавритании трубы из высокопрочного чугуна заложили прочную основу для надежной работы муниципальных проектов благодаря своим превосходным характеристикам.

Городское водоснабжение Кисимайо, Эфиопия

Устойчив к высоким температурам и солещелочной коррозии, адаптирован к местному пустынному климату и почвенным условиям, обеспечивает долгосрочную и стабильную подачу воды по трубопроводу.

Дурбан, Южная Африка

Гибкий интерфейс ускоряет монтаж, подходит для реконструкции трубопроводных сетей в старых городских районах, облегчает последующее обслуживание и снижает эксплуатационные расходы.

Городское водоснабжение Дурбана, Южная Африка

Адаптирован к жаркому и влажному климату Дурбана и прибрежной соленой среде, антикоррозийное покрытие эффективно сопротивляется ржавчине и обеспечивает долгосрочную стабильность системы водоснабжения.

Даммам, Саудовская Аравия

Адаптированный к жаркому и сухому климату Дамана, трубопровод обладает высокой термостабильностью, обеспечивая надежную работу системы водоснабжения в условиях высоких температур.

Реконструкция канализации в Шэньси

Антикоррозийное покрытие внутренней стенки сопротивляется воздействию кислотно-щелочных веществ в сточных водах, адаптируется к сложному качеству воды и продлевает срок службы трубопровода.

Синьцзян

Адаптированный к большим перепадам температур между днем и ночью, а также сезонами в Синьцзяне, трубопровод обладает высокой стабильностью при тепловом расширении и сжатии, обеспечивая бесперебойную подачу воды.

Городское водоснабжение в Греции

Адаптирован к характеристикам воды в прибрежных городах Греции, сопротивляется обратному току морской воды и солевой коррозии, обеспечивая стабильное качество воды.
